میکروسکوپ اینورت چیست؟ معرفی، کاربرد و مزایا

میکروسکوپ اینورت (Inverted Microscope) یا میکروسکوپ معکوس یکی از تجهیزات تخصصی تصویربرداری در آزمایشگاه‌های زیست‌شناسی، کشت سلول، IVF و تحقیقات پزشکی به شمار می‌آید. این نوع میکروسکوپ برای مشاهده نمونه‌هایی طراحی شده است که در ظروف کشت سلولی، پتری دیش‌ها، فلاسک‌ها و صفحات چندچاهکی (Multiwell Plates) قرار دارند.

برخلاف میکروسکوپ‌های آپرایت (Upright Microscope) که لنزهای شیئی در بالای نمونه قرار می‌گیرند، در میکروسکوپ اینورت لنزهای شیئی در زیر استیج و سیستم نوردهی در بالای نمونه قرار دارد. این طراحی امکان مشاهده نمونه‌ها را بدون جابه‌جایی یا ایجاد اختلال در محیط کشت فراهم می‌کند و به همین دلیل برای بررسی سلول‌های زنده و فرآیندهای بیولوژیکی پویا بسیار ایده‌آل است.

توانایی تصویربرداری از سلول‌ها در شرایط طبیعی رشد، میکروسکوپ‌های معکوس را به یکی از ابزارهای کلیدی در زیست‌شناسی سلولی، مهندسی بافت، تحقیقات سرطان، جنین‌شناسی و فناوری‌های کمک‌باروری (ART) تبدیل کرده است.

در ادامه با ساختار، اجزای اصلی، کاربردها، مزایا و محدودیت‌های میکروسکوپ اینورت بیشتر آشنا خواهیم شد.

معرفی میکروسکوپ اینورت

میکروسکوپ معکوس یکی از انواع میکروسکوپ‌های نوری است که ساختار آن نسبت به میکروسکوپ‌های آپرایت متفاوت طراحی شده است. ایده اولیه این نوع میکروسکوپ در سال ۱۸۵۰ توسط جی. لارنس اسمیت مطرح شد و بعدها به یکی از تجهیزات استاندارد در آزمایشگاه‌های زیست‌شناسی و کشت سلول تبدیل شد.

در میکروسکوپ اینورت، عدسی‌های شیئی در زیر استیج و کندانسور در بالای نمونه قرار دارند. این آرایش اپتیکی امکان مشاهده نمونه‌ها را از قسمت زیرین ظروف کشت فراهم می‌کند؛ بخشی که سلول‌ها معمولاً روی آن رشد می‌کنند.

این طراحی امکان مشاهده مستقیم سلول‌های زنده، بافت‌ها و سایر نمونه‌های بیولوژیکی را در ظروف کشت مانند پتری دیش، فلاسک کشت سلولی و صفحات چندچاهکی فراهم می‌کند. در نتیجه، پژوهشگران می‌توانند بدون جابه‌جایی نمونه یا ایجاد اختلال در شرایط کشت، فرآیندهای سلولی را با دقت بیشتری بررسی و تصویربرداری کنند.

در ادامه با مهم‌ترین اجزا و بخش‌های تشکیل‌دهنده میکروسکوپ اینورت آشنا می‌شویم.

ساختمان میکروسکوپ اینورت

ساختمان میکروسکوپ اینورت به گونه‌ای طراحی شده است که امکان مشاهده و تصویربرداری از نمونه‌های زنده در ظروف کشت را با دقت بالا فراهم کند. این دستگاه از مجموعه‌ای از اجزای اپتیکی، مکانیکی و الکترونیکی تشکیل شده است که در کنار یکدیگر، شرایط لازم برای بزرگنمایی، فوکوس و ثبت تصاویر باکیفیت را فراهم می‌کنند.

طراحی ویژه این میکروسکوپ باعث شده است که در کاربردهایی مانند کشت سلولی، جنین‌شناسی، تحقیقات سرطان و فناوری‌های کمک‌باروری (ART) عملکرد بسیار مؤثری داشته باشد. آشنایی با اجزای اصلی میکروسکوپ اینورت به درک بهتر نحوه عملکرد و انتخاب مدل مناسب برای کاربردهای مختلف کمک می‌کند.

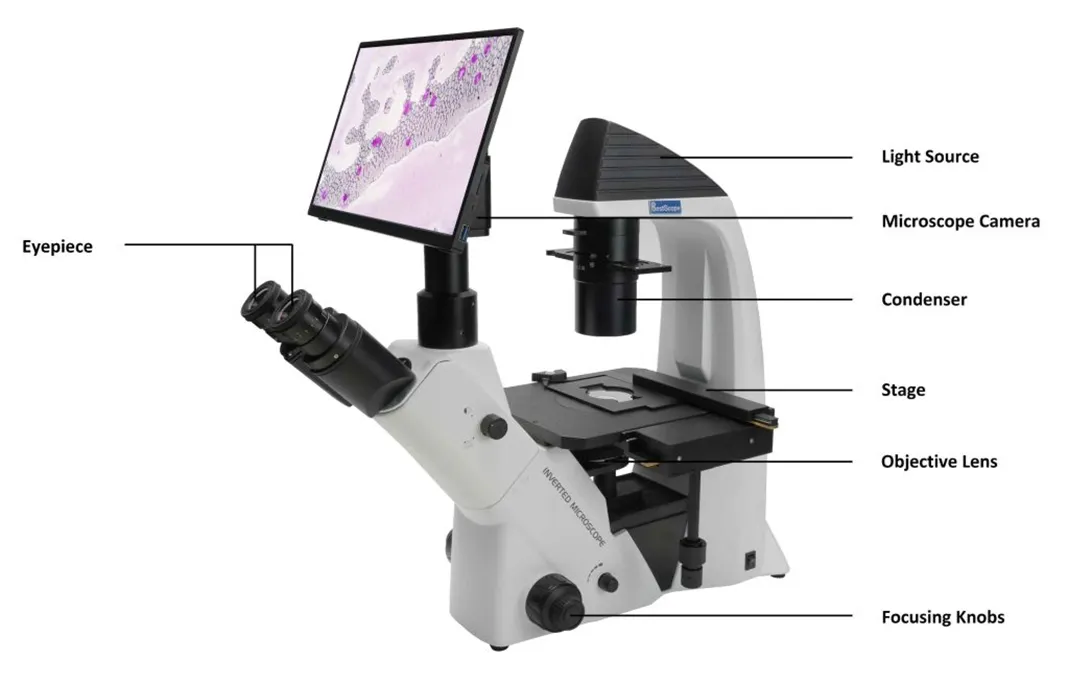

اجزای کلیدی ساختمان میکروسکوپ اینورت

مهم‌ترین اجزای این میکروسکوپ عبارت‌اند از:

لنزهای شیئی (Objective Lenses)

لنزهای شیئی مهم‌ترین بخش سیستم بزرگنمایی میکروسکوپ اینورت هستند و برخلاف میکروسکوپ‌های آپرایت در زیر استیج قرار می‌گیرند. این لنزها در بزرگنمایی‌های مختلف عرضه می‌شوند و با ایجاد تصویر اولیه از نمونه، نقش تعیین‌کننده‌ای در کیفیت مشاهده دارند. همچنین وجود سیستم فوکوس درشت و ریز امکان تنظیم دقیق تصویر را فراهم می‌کند.

کندانسور (Condenser)

در میکروسکوپ معکوس کندانسور در بالای نمونه قرار دارد و وظیفه جمع‌آوری، متمرکز کردن و هدایت نور به سمت نمونه را بر عهده دارد. عملکرد صحیح این بخش تأثیر مستقیمی بر روشنایی، وضوح و کنتراست تصویر دارد. در برخی مدل‌های پیشرفته از کندانسورهای ویژه برای تکنیک‌هایی مانند فاز کنتراست (Phase Contrast) و کنتراست تداخل تفاضلی (DIC) استفاده می‌شود.

استیج (Stage)

استیج محل قرارگیری نمونه و ظروف کشت است. طراحی این بخش به گونه‌ای است که انواع پتری دیش، فلاسک‌های کشت سلولی و صفحات چندچاهکی را پشتیبانی می‌کند. بسیاری از میکروسکوپ‌های اینورت به استیج مکانیکی با دامنه حرکتی گسترده مجهز هستند که امکان جابه‌جایی دقیق نمونه و بررسی نواحی مختلف آن را فراهم می‌کند.

سیستم روشنایی (Illumination System)

سیستم روشنایی این میکروسکوپ، نور موردنیاز برای مشاهده نمونه را تأمین می‌کند. در میکروسکوپ‌های اینورت مدرن معمولاً از منابع نوری LED یا هالوژن استفاده می‌شود. کیفیت سیستم روشنایی نقش مهمی در افزایش وضوح تصویر و کاهش خستگی چشم کاربر دارد.

چشمی و لوله مشاهده (Eyepiece and Observation Tube)

چشمی بخشی است که کاربر از طریق آن تصویر نهایی را مشاهده می‌کند. لوله مشاهده نیز وظیفه انتقال تصویر از سیستم اپتیکی به چشمی یا دوربین دیجیتال را بر عهده دارد. بسیاری از میکروسکوپ‌های اینورت امروزی به هدهای دوچشمی یا سه‌چشمی مجهز هستند که امکان اتصال دوربین و تصویربرداری دیجیتال را فراهم می‌کنند.

ویژگی‌های پیشرفته ساختمان میکروسکوپ اینورت

میکروسکوپ‌های اینورت مدرن علاوه بر ساختار اپتیکی استاندارد، به مجموعه‌ای از قابلیت‌های پیشرفته مجهز هستند که دقت تصویربرداری و کارایی در محیط‌های تحقیقاتی را افزایش می‌دهد.

سیستم روشنایی در این میکروسکوپ‌ها معمولاً در بالای نمونه قرار دارد و وظیفه تأمین نور یکنواخت برای مشاهده دقیق را بر عهده دارد. منابع نوری مورد استفاده شامل لامپ‌های LED، هالوژن و در برخی مدل‌ها ماژول‌های فلورسانس هستند که امکان تصویربرداری در حالت‌های مختلف نوری را فراهم می‌کنند.

کندانسور نیز در مسیر نور قرار گرفته و با تمرکز و هدایت نور به سمت نمونه، نقش مهمی در افزایش وضوح، کنتراست و کیفیت تصویر ایفا می‌کند. تنظیم صحیح کندانسور یکی از عوامل کلیدی در دستیابی به تصویر باکیفیت در میکروسکوپ اینورت است.

لوله مشاهده می‌تواند به صورت دوچشمی یا سه‌چشمی طراحی شود. در مدل‌های سه‌چشمی، امکان اتصال دوربین‌های دیجیتال برای تصویربرداری و مستندسازی فراهم می‌شود، که این ویژگی در آزمایشگاه‌های تحقیقاتی و IVF اهمیت بالایی دارد.

در مدل‌های پیشرفته‌تر، قابلیت‌هایی مانند اتوماسیون فوکوس، اسکن دیجیتال نمونه و کنترل نرم‌افزاری پارامترهای تصویربرداری به بهبود سرعت و دقت کار کمک می‌کند. همچنین طراحی ارگونومیک و اپتیک با کیفیت بالا باعث کاهش خستگی کاربر در استفاده‌های طولانی‌مدت می‌شود.

اصول کار میکروسکوپ اینورت

میکروسکوپ اینورت براساس اصول مشابه سایر میکروسکوپ‌های نوری عمل می‌کند. نور از منبع نوری عبور کرده، پس از عبور از کندانسور به نمونه می‌رسد و سپس توسط لنزهای شیئی جمع‌آوری و بزرگنمایی می‌شود. تصویر نهایی از طریق سیستم اپتیکی به چشمی یا دوربین منتقل شده و برای کاربر قابل مشاهده می‌گردد.

مسیر نوری میکروسکوپ اینورت

به طور کلی، مسیر نوری در میکروسکوپ اینورت بر اساس یک طراحی معکوس نسبت به میکروسکوپ‌های آپرایت شکل گرفته است. در این سیستم، نمونه روی استیج قرار می‌گیرد و عدسی‌های شیئی در زیر آن واقع شده‌اند، به‌طوری که نور پس از عبور از نمونه توسط این عدسی‌ها جمع‌آوری می‌شود.

در حالت نور عبوری (Transmitted Light)، نور پس از عبور از کندانسور بر روی نمونه متمرکز می‌شود. نور عبوری از نمونه توسط عدسی شیئی جمع‌آوری شده و تصویر اولیه را تشکیل می‌دهد. سپس این تصویر از طریق مسیر اپتیکی میکروسکوپ به چشمی یا سیستم تصویربرداری منتقل می‌شود.

این طراحی باعث می‌شود فضای کافی در بالای نمونه وجود داشته باشد و امکان استفاده از ظروف کشت سلولی بزرگ، فلاسک‌ها و صفحات چندچاهکی بدون محدودیت فیزیکی فراهم شود. همچنین کاربران می‌توانند با تنظیم دقیق فاصله کانونی عدسی شیئی، فوکوس تصویر را متناسب با نوع و ضخامت نمونه اصلاح کنند.

در مجموع، مسیر نوری در میکروسکوپ اینورت به گونه‌ای طراحی شده است که تصویربرداری از سلول‌های زنده و نمونه‌های حجیم با حداقل مزاحمت فیزیکی و بالاترین کیفیت اپتیکی انجام شود.

انواع میکروسکوپ‌های اینورت

میکروسکوپ‌های اینورت در مدل‌ها و پیکربندی‌های مختلفی طراحی و تولید می‌شوند که هرکدام برای کاربردهای خاص در زیست‌شناسی، پزشکی و علوم مواد مورد استفاده قرار می‌گیرند. تفاوت این مدل‌ها معمولاً در نوع نوردهی، سیستم تصویربرداری و قابلیت‌های اپتیکی آن‌ها است.

1. میکروسکوپ اینورت نوری (Brightfield)

این مدل رایج‌ترین نوع میکروسکوپ اینورت است که از نور مرئی برای مشاهده نمونه‌ها استفاده می‌کند. میکروسکوپ نوری اینورت به‌طور گسترده در بررسی سلول‌های زنده، کشت سلولی و نمونه‌های بیولوژیکی شفاف کاربرد دارد.

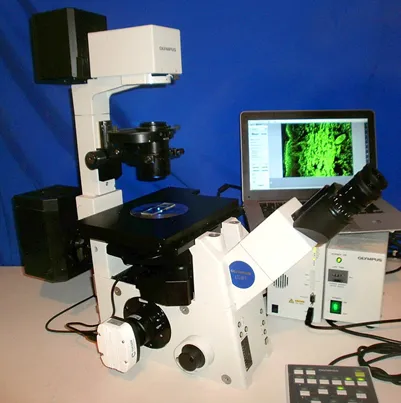

2. میکروسکوپ اینورت فلورسانس

میکروسکوپ‌های فلورسانس اینورت مجهز به فیلترها و منابع نوری ویژه هستند که امکان مشاهده نمونه‌های نشاندار شده با رنگ‌های فلورسانس را فراهم می‌کنند. این سیستم در تحقیقات زیست‌شناسی سلولی، ایمونولوژی و زیست‌شناسی مولکولی کاربرد گسترده دارد و برای بررسی ساختار و عملکرد سلول‌ها بسیار مهم است.

3. میکروسکوپ اینورت فازکنتراست (Phase Contrast)

این نوع میکروسکوپ با استفاده از تکنیک فازکنتراست، امکان مشاهده سلول‌های زنده و شفاف را بدون نیاز به رنگ‌آمیزی فراهم می‌کند. این ویژگی باعث می‌شود ساختارهای داخلی سلول با وضوح بیشتری قابل مشاهده باشند و آسیب به سلول‌ها به حداقل برسد.

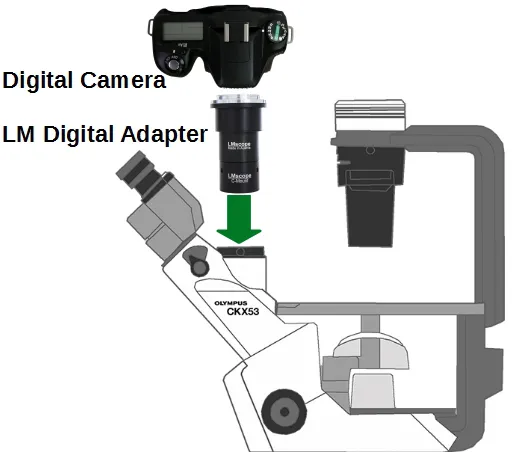

4. میکروسکوپ اینورت دیجیتال

در این مدل، میکروسکوپ به دوربین‌های دیجیتال متصل می‌شود و امکان ثبت، ذخیره و تحلیل تصاویر به صورت نرم‌افزاری فراهم است. این نوع سیستم‌ها در آزمایشگاه‌های تحقیقاتی و آموزشی برای مستندسازی نتایج بسیار کاربردی هستند.

5. سیستم‌های پیشرفته تصویربرداری (مانند فلورسانس پیشرفته یا کانفوکال)

در برخی مدل‌های پیشرفته میکروسکوپ اینورت، امکان استفاده از تکنیک‌های تصویربرداری پیشرفته مانند فلورسانس چندکاناله یا کانفوکال فراهم است. این فناوری‌ها امکان بررسی دقیق‌تر ساختارهای سلولی و حتی بازسازی سه‌بعدی نمونه‌ها را فراهم می‌کنند.

انتخاب نوع مناسب میکروسکوپ اینورت به نوع کاربرد، حساسیت نمونه و سطح دقت مورد نیاز بستگی دارد. هر یک از این سیستم‌ها نقش مهمی در بهبود کیفیت تصویربرداری و افزایش دقت در تحقیقات علمی ایفا می‌کنند.

ویژگی‌های کلیدی میکروسکوپ اینورت

• مسیر نوری معکوس: در میکروسکوپ اینورت، منبع نور در بالای نمونه و عدسی‌های شیئی در زیر استیج قرار دارند. این طراحی امکان مشاهده مستقیم نمونه‌های قرارگرفته در ظروف کشت مانند پتری دیش و فلاسک را بدون نیاز به جابه‌جایی فراهم می‌کند.
• فاصله کاری زیاد (Long Working Distance): لنزهای این نوع میکروسکوپ دارای فاصله کاری بیشتری نسبت به مدل‌های معمولی هستند و امکان مشاهده نمونه‌های حجیم یا دارای محفظه را فراهم می‌کنند.

• مناسب برای تصویربرداری سلول زنده: این سیستم به دلیل حفظ شرایط طبیعی نمونه، امکان بررسی فرآیندهای زیستی در سلول‌های زنده را به‌صورت لحظه‌ای فراهم می‌کند و در تحقیقات زیست‌شناسی سلولی، داروسازی و IVF کاربرد گسترده دارد.
• طراحی ارگونومیک: موقعیت قرارگیری چشمی‌ها در این میکروسکوپ باعث کاهش فشار به گردن و چشم در استفاده طولانی‌مدت می‌شود و شرایط کاری راحت‌تری برای کاربر فراهم می‌کند.
• دسترسی آسان به نمونه: قرارگیری نمونه در بخش بالایی دستگاه، امکان دسترسی مستقیم و بدون مزاحمت به ظروف کشت را فراهم می‌کند و خطر آسیب به نمونه‌های حساس را کاهش می‌دهد.

کاربردهای میکروسکوپ اینورت

میکروسکوپ اینورت به دلیل طراحی خاص و قابلیت تصویربرداری از نمونه‌های زنده، در حوزه‌های مختلف علوم زیستی، پزشکی و مهندسی مواد کاربرد گسترده‌ای دارد. این دستگاه امکان مشاهده نمونه‌ها را در شرایط طبیعی کشت فراهم می‌کند و به همین دلیل در تحقیقات پیشرفته نقش کلیدی دارد.

۱. مطالعات کشت سلولی

یکی از اصلی‌ترین کاربردهای میکروسکوپ اینورت، بررسی سلول‌های زنده در ظروف کشت است. این دستگاه امکان مشاهده رفتارهایی مانند رشد، تقسیم، مهاجرت و تمایز سلولی را در زمان واقعی فراهم می‌کند و در تحقیقات زیست‌شناسی و پزشکی اهمیت زیادی دارد.

۲. مهندسی بافت و پزشکی بازساختی

در مهندسی بافت، از میکروسکوپ اینورت برای بررسی تعامل سلول‌ها با داربست‌های زیستی و ارزیابی تشکیل بافت‌های سه‌بعدی استفاده می‌شود. این قابلیت نقش مهمی در توسعه روش‌های ترمیم بافت و پزشکی بازساختی دارد.

۳. تحقیقات سرطان

میکروسکوپ اینورت در مطالعات سرطان برای بررسی رفتار سلول‌های سرطانی در برابر درمان‌های مختلف به کار می‌رود. فرآیندهایی مانند تکثیر سلولی، مهاجرت و مرگ سلولی با دقت بالا و در شرایط زنده قابل مشاهده هستند که به درک بهتر پیشرفت بیماری کمک می‌کند.

۴. توسعه دارو

در صنعت داروسازی، این میکروسکوپ برای بررسی اثر ترکیبات دارویی بر سلول‌های زنده استفاده می‌شود. تغییرات مورفولوژی، میزان بقا و رفتار سلولی در پاسخ به داروها با دقت بالا قابل ارزیابی است.

۵. متالورژی و علوم مواد

در متالورژی، میکروسکوپ اینورت برای بررسی ریزساختار فلزات و آلیاژها مورد استفاده قرار می‌گیرد. تحلیل ساختار دانه، فازها و نقص‌های مواد در مراحل مختلف فرآیندهای تولید مانند ریخته‌گری و عملیات حرارتی از کاربردهای مهم آن است.

۶. تصویربرداری از سلول‌های زنده (Live Cell Imaging)

بسیاری از میکروسکوپ‌های اینورت مجهز به سیستم‌های فلورسانس و تصویربرداری پیشرفته هستند که امکان مشاهده تغییرات سلولی در لحظه را فراهم می‌کنند. این ویژگی برای مطالعات دینامیک سلولی و بررسی واکنش‌های زیستی بسیار حیاتی است.

مزایای میکروسکوپ اینورت

میکروسکوپ اینورت در مقایسه با میکروسکوپ‌های آپرایت، مزایای قابل توجهی در زمینه مشاهده نمونه‌های زنده، کشت سلولی و کاربردهای تحقیقاتی ارائه می‌دهد.

۱. قابلیت مشاهده نمونه‌های بزرگ

طراحی معکوس این میکروسکوپ امکان استفاده از ظروف بزرگ مانند پتری دیش، فلاسک‌های کشت سلولی و صفحات چندچاهکی را فراهم می‌کند. این ویژگی باعث می‌شود کاربران بدون محدودیت در اندازه ظرف، نمونه‌های خود را به‌راحتی بررسی کنند.

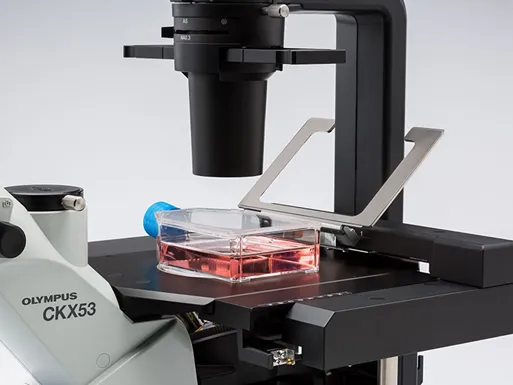

۲. فاصله کاری طولانی (Long Working Distance)

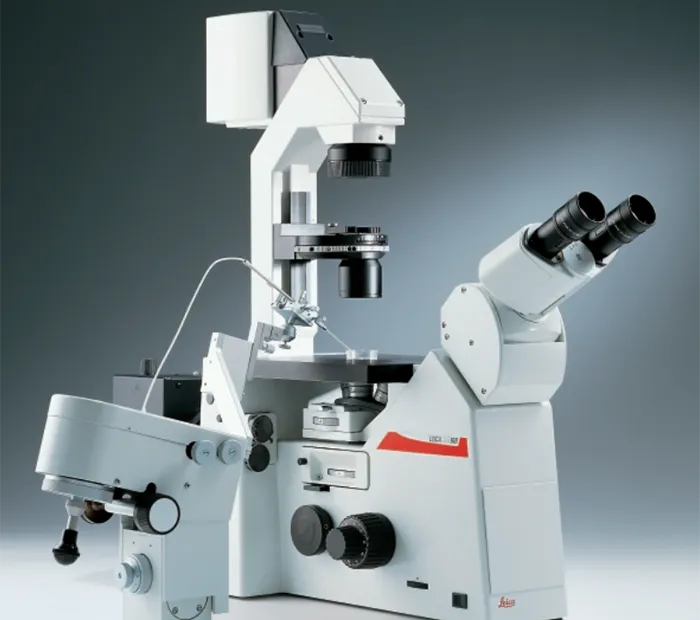

لنزهای شیئی در میکروسکوپ اینورت دارای فاصله کاری بیشتری نسبت به مدل‌های معمولی هستند. این ویژگی امکان استفاده از ابزارهای جانبی مانند میکرومانیپولاتورها و سوزن‌های تزریق را در حین مشاهده نمونه فراهم می‌کند.

۳. کاهش خطر آلودگی

به دلیل قرارگیری لنزهای شیئی در زیر نمونه، تماس مستقیم اپتیک با محیط کشت وجود ندارد. این موضوع احتمال آلودگی نمونه‌های حساس را کاهش داده و شرایط استریل را بهتر حفظ می‌کند.

۴. سهولت در آماده‌سازی نمونه

در بسیاری از کاربردها، نمونه‌ها بدون نیاز به آماده‌سازی پیچیده یا انتقال‌های متعدد، مستقیماً روی استیج قرار گرفته و قابل مشاهده هستند. این موضوع باعث صرفه‌جویی در زمان و کاهش خطای آزمایشگاهی می‌شود.

۵. کاربردهای گسترده در علوم زیستی و صنعتی

میکروسکوپ اینورت در حوزه‌هایی مانند زیست‌شناسی سلولی، میکروبیولوژی، جنین‌شناسی، تحقیقات سرطان، سلول‌های بنیادی و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

معایب میکروسکوپ اینورت

میکروسکوپ اینورت با وجود مزایای متعدد در کشت سلولی و تصویربرداری زنده، دارای برخی محدودیت‌ها نیز هست که باید در انتخاب آن مورد توجه قرار گیرد.

۱. هزینه بالا

به دلیل طراحی پیچیده‌تر و استفاده از اجزای تخصصی، میکروسکوپ‌های اینورت معمولاً قیمت بالاتری نسبت به مدل‌های آپرایت دارند.

۲. محدودیت در نوع نمونه‌گذاری

این دستگاه برای مشاهده نمونه‌های قرار گرفته در ظروف کشت طراحی شده و برای اسلایدهای شیشه‌ای استاندارد کاربرد کمتری دارد. بنابراین در برخی کاربردهای آموزشی یا روتین ممکن است گزینه مناسبی نباشد.

۳. حساسیت به کیفیت ظروف نمونه

کیفیت ظروف کشت (پتری دیش، فلاسک و صفحات چندچاهکی) می‌تواند بر کیفیت تصویر تأثیر بگذارد، زیرا عبور نور از کف ظرف ممکن است باعث کاهش وضوح یا ایجاد اعوجاج شود.

۴. ابعاد بزرگ‌تر

میکروسکوپ اینورت معمولاً ساختار بزرگ‌تر و سنگین‌تری نسبت به میکروسکوپ‌های آپرایت دارد و نیاز به فضای بیشتری در محیط آزمایشگاه دارد.

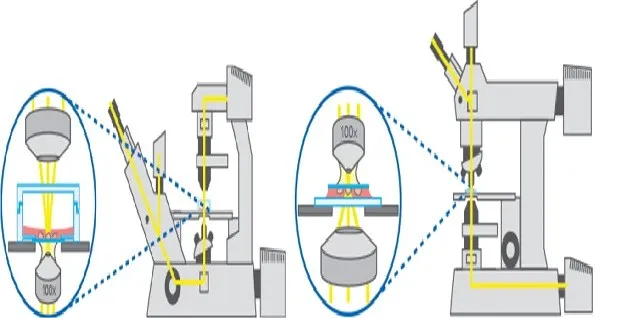

مقایسه میکروسکوپ اینورت و آپرایت

میکروسکوپ اینورت و آپرایت از نظر اصول عملکرد اپتیکی مشابه هستند، اما در طراحی فیزیکی تفاوت دارند. در مدل اینورت، لنزهای شیئی در زیر استیج قرار دارند و امکان مشاهده نمونه‌های زنده در ظروف کشت فراهم می‌شود. در مقابل، میکروسکوپ‌های آپرایت برای مشاهده نمونه‌های قرار گرفته روی لام‌های شیشه‌ای طراحی شده‌اند و در کاربردهای آموزشی و روتین استفاده گسترده‌تری دارند.

انتخاب بین این دو نوع میکروسکوپ به نوع کاربرد بستگی دارد؛ میکروسکوپ اینورت برای کشت سلولی، تصویربرداری زنده و تحقیقات پیشرفته مناسب‌تر است، در حالی که مدل‌های آپرایت برای مشاهده اسلایدهای استاندارد و آموزش گزینه رایج‌تری محسوب می‌شوند.

خلاصه مطلب

میکروسکوپ اینورت نقش مهمی در پیشرفت مطالعات سلول‌های زنده و تحقیقات زیست‌شناسی مدرن ایفا می‌کند. این دستگاه با فراهم کردن امکان مشاهده مستقیم نمونه‌های زنده در محیط کشت، به‌ویژه در حوزه‌هایی مانند زیست‌شناسی سلولی، تحقیقات سرطان، جنین‌شناسی و داروسازی، به یکی از ابزارهای کلیدی آزمایشگاهی تبدیل شده است.

با وجود چالش‌هایی مانند هزینه بالاتر نسبت به میکروسکوپ‌های آپرایت و پیچیدگی بیشتر در برخی مدل‌ها، مزایایی مانند امکان تصویربرداری در شرایط طبیعی، دسترسی آسان به نمونه و مناسب بودن برای کشت‌های سلولی باعث شده است که این دستگاه جایگاه مهمی در آزمایشگاه‌های تحقیقاتی و بالینی داشته باشد.

در نتیجه، میکروسکوپ اینورت به عنوان یکی از ابزارهای اصلی در تصویربرداری زیستی، نقش مؤثری در افزایش دقت و کیفیت مطالعات سلولی دارد.
