میکروسکوپ سوپررزولوشن چیست؟ انواع، کاربردها و تفاوت روش‌های تصویربرداری

میکروسکوپ سوپررزولوشن (Super-Resolution Microscopy) مجموعه‌ای از روش‌های پیشرفته تصویربرداری نوری است که امکان مشاهده جزئیات ساختاری فراتر از محدودیت تفکیک‌پذیری میکروسکوپ نوری معمولی را فراهم می‌کند. در میکروسکوپی نوری کلاسیک، پراش نور توانایی تفکیک ساختارهای بسیار نزدیک به یکدیگر را محدود می‌کند؛ به‌ طور معمول، تفکیک‌پذیری جانبی در حدود ۲۰۰ تا ۲۵۰ نانومتر و تفکیک‌پذیری محوری در حدود ۵۰۰ تا ۷۰۰ نانومتر است.

تکنیک‌های مختلف سوپررزولوشن، از جمله میکروسکوپی با تخلیه نشر تحریک‌شده (STED)، میکروسکوپی با روشن‌سازی ساختاریافته (SIM) و روش‌های مکان‌یابی تک‌مولکولی (SMLM)، با استفاده از اصول اپتیکی و محاسباتی متفاوت، اطلاعات فضایی با جزئیات بیشتری نسبت به میکروسکوپی نوری متعارف فراهم می‌کنند. با این حال، هیچ روش سوپررزولوشنی برای تمام کاربردها بهترین گزینه نیست و انتخاب تکنیک به عواملی مانند تفکیک‌پذیری موردنیاز، سرعت تصویربرداری، نوع نمونه، میدان دید و روش آماده‌سازی نمونه بستگی دارد.

این فناوری نقش مهمی در مطالعه ساختار و دینامیک سلول‌ها، پروتئین‌ها و اندامک‌های سلولی دارد و به‌ ویژه در پژوهش‌های زیست‌شناسی سلولی و مولکولی مورد استفاده قرار می‌گیرد. در سال‌های اخیر نیز پیشرفت در روش‌های تصویربرداری، طراحی فلوروفورها و الگوریتم‌های پردازش تصویر، قابلیت‌های میکروسکوپی سوپررزولوشن را گسترش داده است.

در این مقاله، ابتدا با مفهوم میکروسکوپ سوپررزولوشن و محدودیت پراش نور آشنا می‌شویم، سپس انواع اصلی این فناوری، تفاوت روش‌های مختلف، کاربردها و محدودیت‌های آن‌ها را بررسی می‌کنیم.

میکروسکوپ سوپررزولوشن چیست؟

میکروسکوپی سوپررزولوشن (Super-Resolution Microscopy) مجموعه‌ای از روش‌های پیشرفته تصویربرداری نوری است که با استفاده از تکنیک‌های مختلف اپتیکی، کنترل و مهندسی سیگنال‌های نوری و در برخی موارد تحلیل و بازسازی محاسباتی تصویر، امکان تصویربرداری و مکان‌یابی ساختارهایی را فراهم می‌کند که محدودیت پراش نور در میکروسکوپی نوری متعارف مانع تفکیک آن‌ها از یکدیگر می‌شود. STED، SIM و میکروسکوپی مکان‌یابی تک‌مولکولی از مهم‌ترین روش‌های این حوزه هستند.

در میکروسکوپی نوری متعارف، توانایی سیستم برای تفکیک دو ساختار نزدیک به یکدیگر به عواملی مانند طول موج نور و دهانه عددی عدسی شیئی (Numerical Aperture یا NA) بستگی دارد. به‌ طور کلی، کاهش طول موج و افزایش NA قدرت تفکیک‌پذیری سیستم را افزایش می‌دهد. با این حال، در شرایط متعارف تصویربرداری نوری، سیستم‌های نوری معمولاً ساختارهای جانبی کوچک‌تر از حدود ۲۰۰ تا ۲۵۰ نانومتر و ساختارهای محوری کوچک‌تر از حدود ۵۰۰ تا ۷۰۰ نانومتر را از یکدیگر تفکیک نمی‌کنند. مقدار دقیق این حدود به طول موج، NA، روش تصویربرداری و شرایط نمونه نیز بستگی دارد.

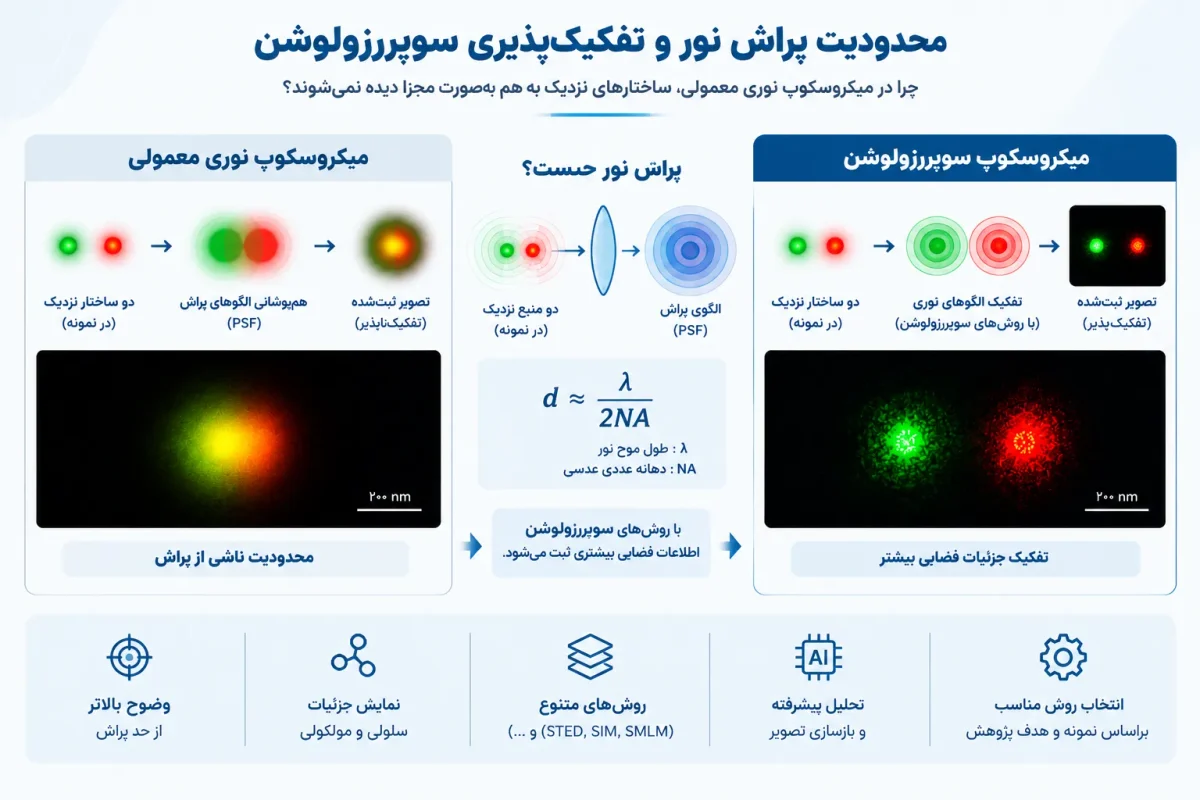

محدودیت پراش نور در میکروسکوپی نوری

علت اصلی این محدودیت، پراش نور (Diffraction) است. هنگامی که نور از یک ساختار بسیار کوچک عبور یا از آن گسیل می‌شود، تصویر حاصل یک نقطه ایده‌آل نیست؛ بلکه به شکل یک الگوی توزیع‌شده به نام تابع گسترش نقطه‌ای (Point Spread Function یا PSF) روی آشکارساز ثبت می‌شود. اگر دو منبع نوری بیش از حد به یکدیگر نزدیک باشند، الگوهای حاصل از آن‌ها با یکدیگر هم‌پوشانی پیدا می‌کنند و سیستم نوری نمی‌تواند آن‌ها را به‌عنوان دو ساختار مستقل تفکیک کند.

حد تفکیک در یک سیستم ایده‌آل به طول موج نور و NA وابسته است و به‌ صورت ساده می‌توان آن را با رابطه تقریبی زیر بیان کرد:

d ≈ λ / 2NA

که در آن λ طول موج نور و NA دهانه عددی سیستم اپتیکی است. این رابطه یک تقریب برای بیان محدودیت تفکیک ناشی از پراش است و عملکرد واقعی میکروسکوپ به عواملی مانند طراحی اپتیکی، ضریب شکست محیط، کیفیت نمونه و شرایط تصویربرداری نیز وابسته است.

میکروسکوپ سوپررزولوشن چگونه از محدودیت پراش عبور می‌کند؟

میکروسکوپی سوپررزولوشن با افزایش ساده بزرگنمایی به تفکیک‌پذیری بالاتر دست پیدا نمی‌کند. بزرگنمایی فقط اندازه تصویر را افزایش می‌دهد؛ در حالی که افزایش تفکیک‌پذیری نیازمند استخراج اطلاعات فضایی بیشتری از سیگنال ثبت‌شده است.

تکنیک‌های سوپررزولوشن با تغییر نحوه تولید، ثبت یا تحلیل سیگنال نوری، جزئیات فضایی بیشتری را از تصویر استخراج می‌کنند. هر روش از سازوکار متفاوتی استفاده می‌کند؛ برای مثال، برخی روش‌ها برهم‌کنش نور و فلوروفور را کنترل می‌کنند، برخی الگوی روشن‌سازی را تغییر می‌دهند، برخی سیگنال‌های نزدیک را در زمان از یکدیگر جدا می‌کنند و برخی دیگر اطلاعات ثبت‌شده را با روش‌های محاسباتی تحلیل می‌کنند.

در این فرآیند، هدف اصلی آن است که اطلاعات مربوط به ساختارهای بسیار نزدیک از سیگنال‌های نوری قابل تفکیک یا قابل تحلیل شوند؛ اطلاعاتی که در یک تصویر نوری متعارف ممکن است در اثر هم‌پوشانی سیگنال‌ها از یکدیگر قابل تشخیص نباشند.

بنابراین، نباید سوپررزولوشن را صرفاً با یک عدد ثابت برای تفکیک‌پذیری تعریف کرد. عوامل مختلفی مانند نوع تکنیک، ویژگی‌های نمونه، روش برچسب‌گذاری، شدت و پایداری سیگنال، نسبت سیگنال به نویز، شرایط تصویربرداری و روش تحلیل داده بر کیفیت تصویر و میزان جزئیاتی که پژوهشگر می‌تواند از آن استخراج کند، تأثیر می‌گذارند.

به همین دلیل، روش مناسب سوپررزولوشن براساس هدف آزمایش انتخاب می‌شود و معیار انتخاب فقط بیشترین تفکیک‌پذیری اسمی نیست؛ بلکه سرعت تصویربرداری، نوع نمونه، میدان دید، سازگاری با سلول زنده، پیچیدگی آماده‌سازی و نیازهای تحلیلی نیز اهمیت دارند.

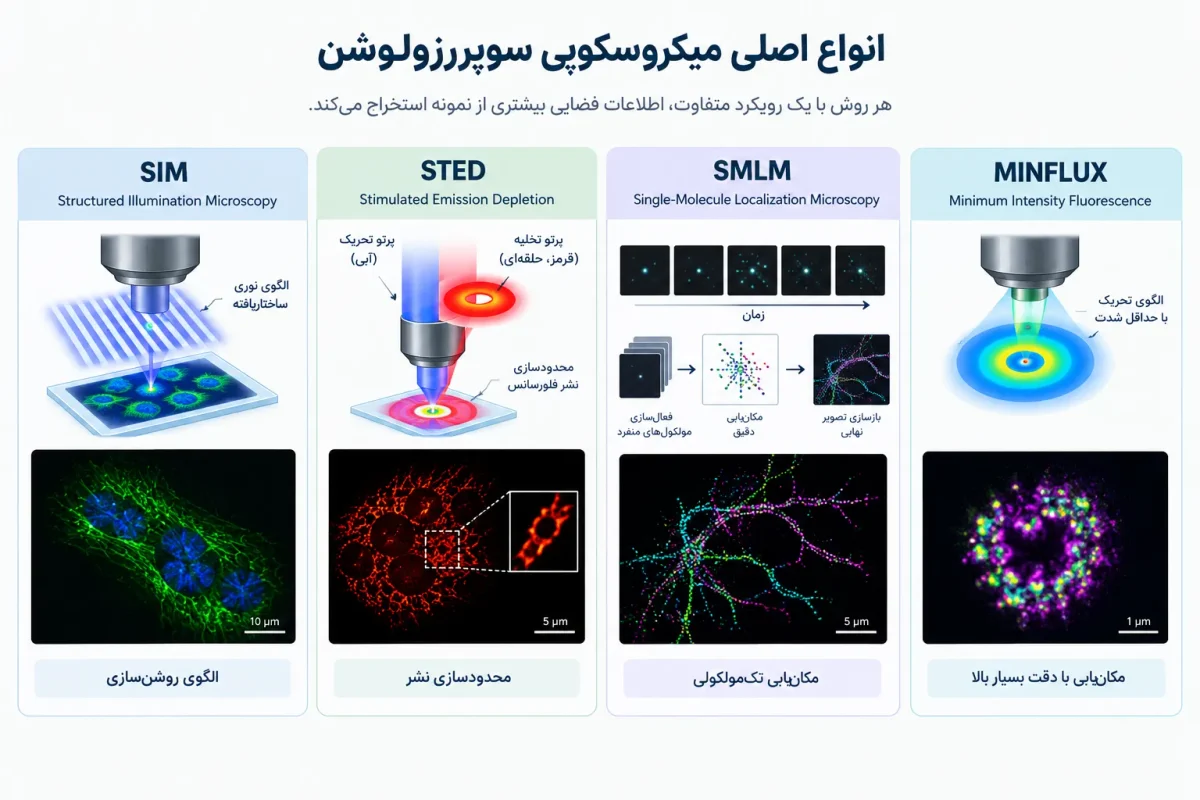

انواع اصلی میکروسکوپی سوپررزولوشن

روش‌های سوپررزولوشن از نظر نحوه استخراج اطلاعات فضایی، سازوکار تصویربرداری و نوع داده‌ای که تولید می‌کنند با یکدیگر تفاوت دارند. در میان روش‌های شناخته‌شده، میکروسکوپی با روشن‌سازی ساختاریافته (SIM)، میکروسکوپی با تخلیه نشر تحریک‌شده (STED) و میکروسکوپی مکان‌یابی تک‌مولکولی (SMLM) از مهم‌ترین رویکردهای سوپررزولوشن فلورسانس هستند. روش‌هایی مانند MINFLUX و SOFI نیز در توسعه تصویربرداری با تفکیک‌پذیری بالا نقش دارند و بر اصول متفاوتی از ثبت و تحلیل سیگنال تکیه می‌کنند.

میکروسکوپی با روشن‌سازی ساختاریافته؛ SIM

در روش SIM، سیستم نوری نمونه را به‌جای روشن‌سازی یکنواخت، با یک الگوی نوری ساختاریافته، معمولاً به شکل نوارهای روشن و تاریک، روشن می‌کند. برهم‌کنش این الگو با ساختارهای نمونه، اطلاعاتی درباره فرکانس‌های فضایی بالاتر تولید می‌کند و بخشی از این اطلاعات را به محدوده قابل ثبت سیستم نوری انتقال می‌دهد. میکروسکوپ چندین تصویر را با الگوهای روشن‌سازی متفاوت ثبت می‌کند و سپس الگوریتم‌های محاسباتی این تصاویر را ترکیب و بازسازی می‌کنند تا تصویر سوپررزولوشن به دست آید.

در SIM خطی، تفکیک‌پذیری جانبی معمولاً حدود دو برابر نسبت به میکروسکوپی نوری متعارف بهبود می‌یابد. بااین‌حال، طول موج، روزنه عددی عدسی شیئی (NA)، کیفیت سیگنال، ویژگی‌های نمونه و الگوریتم بازسازی بر تفکیک‌پذیری نهایی تأثیر می‌گذارند. گونه‌های پیشرفته‌تر، مانند SIM غیرخطی، می‌توانند تفکیک‌پذیری بیشتری فراهم کنند؛ اما این روش‌ها به شرایط تصویربرداری و تنظیمات متفاوتی نیاز دارند.

یکی از ویژگی‌های مهم SIM، سازگاری مناسب آن با تصویربرداری از سلول‌های زنده است. شدت نور موردنیاز آن معمولاً کمتر از برخی روش‌های سوپررزولوشن است و امکان تصویربرداری چندرنگ نیز دارد. با این حال، کیفیت تصویر بازسازی‌شده به کیفیت داده خام، نسبت سیگنال به نویز و اصلاح مناسب ابیراهی‌های نوری وابسته است و شرایط نامناسب می‌تواند به ایجاد آرتیفکت منجر شود.

میکروسکوپی با تخلیه نشر تحریک‌شده؛ STED

در روش STED، یک پرتو تحریک فلوروفورها را برمی‌انگیزد و پرتو دوم با ایجاد فرایند تخلیه نشر تحریک‌شده، بخش عمده فلورسانس را در نواحی مشخصی از نمونه سرکوب می‌کند. پژوهشگران معمولاً پرتو تخلیه را به شکل حلقه‌ای پیرامون مرکز کانونی تنظیم می‌کنند تا فلورسانس نواحی اطراف را کاهش دهند و سیگنال را به ناحیه مرکزی کوچک‌تری محدود کنند. این فرایند امکان تفکیک جزئیاتی را فراهم می‌کند که میکروسکوپی نوری متعارف نمی‌تواند آن‌ها را به‌صورت مجزا نشان دهد.

یکی از ویژگی‌های اصلی STED، کنترل مستقیم ناحیه نشر فلورسانس با استفاده از پرتو تخلیه است. شدت پرتو تخلیه، ویژگی‌های فوتوفیزیکی فلوروفور و شرایط تصویربرداری بر اندازه ناحیه مؤثر فلورسانس تأثیر می‌گذارند. بنابراین، میزان تفکیک‌پذیری این روش به شرایط آزمایش وابسته است و نمی‌توان یک مقدار ثابت را برای تمام نمونه‌ها و سیستم‌ها در نظر گرفت.

STED می‌تواند برای بررسی ساختارهای متراکم و جزئیات نانومقیاس کاربرد داشته باشد. از آنجا که تفکیک‌پذیری به میزان و نحوه تخلیه نشر وابسته است، تنظیم شرایط نوری نقش مهمی در نتیجه نهایی دارد. در مقابل، شدت بالای تابش در برخی شرایط می‌تواند باعث افزایش فوتوبلیچینگ و فوتوتوکسیسیته شود؛ بنابراین کاربرد آن در نمونه‌های زنده نیازمند کنترل دقیق شرایط تصویربرداری است.

میکروسکوپی مکان‌یابی تک‌مولکولی؛ SMLM

SMLM خانواده‌ای از روش‌های تصویربرداری است که PALM و STORM از شناخته‌شده‌ترین نمونه‌های آن به شمار می‌روند. این روش‌ها در هر لحظه فقط تعداد محدودی از مولکول‌های فلورسنت را در حالت نشر فعال نگه می‌دارند تا سیگنال مولکول‌های نزدیک به یکدیگر با هم تداخل کمتری داشته باشد. سپس الگوریتم‌های تحلیل تصویر، سیگنال هر مولکول را در فریم‌های جداگانه بررسی می‌کنند و موقعیت آن را با دقت بالا تخمین می‌زنند.

میکروسکوپ در ادامه تصاویر متعددی از نمونه ثبت می‌کند و الگوریتم بازسازی، مختصات استخراج‌شده از مولکول‌ها را برای تشکیل تصویر نهایی ترکیب می‌کند. بنابراین، برخلاف تصویربرداری فلورسانس متعارف، روش SMLM تصویر نهایی را از تجمیع اطلاعات مکانی به‌ دست‌آمده از تعداد زیادی رویداد فلورسانس می‌سازد.

SMLM برای بررسی آرایش فضایی و سازمان‌یافتگی مولکول‌ها بسیار مناسب است. در مقابل، تعداد زیاد فریم‌های موردنیاز، وابستگی به ویژگی‌های فوتوفیزیکی فلوروفورها و نیاز به تحلیل داده، فرایند تصویربرداری و بازسازی را پیچیده‌تر می‌کند و می‌تواند بر زمان تصویربرداری و کیفیت تصویر نهایی تأثیر بگذارد.

میکروسکوپی MINFLUX

MINFLUX روشی برای مکان‌یابی فلوروفورهاست که از یک الگوی تحریک نوری با کمینه شدت استفاده می‌کند. در این روش، سیستم اپتیکی موقعیت کمینه شدت را به‌ صورت کنترل‌شده در اطراف مولکول تغییر می‌دهد و تغییرات سیگنال فلورسانس را اندازه‌گیری می‌کند. الگوریتم تحلیل با استفاده از این اندازه‌گیری‌ها، موقعیت مولکول را با دقت مکانی بالا تخمین می‌زند.

MINFLUX اطلاعات مکانی را از نحوه پاسخ فلوروفور به الگوی تحریک استخراج می‌کند. این روش با استفاده کارآمد از فوتون‌های ثبت‌شده، امکان مکان‌یابی دقیق مولکول‌ها و ردیابی حرکت آن‌ها را در مقیاس نانو فراهم می‌کند. پژوهشگران از MINFLUX برای بررسی پویایی مولکولی و دستیابی به دقت مکانی و زمانی بالا استفاده می‌کنند. البته دقت مکان‌یابی با تفکیک‌پذیری تصویر یکسان نیست و عملکرد نهایی به شرایط آزمایش و نوع کاربرد بستگی دارد.

روش	اصل عملکرد	ویژگی مهم	مناسب برای	محدودیت شاخص
SIM	روشن‌سازی نمونه با الگوهای نوری ساختاریافته و بازسازی محاسباتی	تعادل مناسب بین تفکیک‌پذیری، سرعت و آسیب نوری	سلول زنده، تصویربرداری چندرنگ، ساختارهای سلولی	حساسیت به ابیراهی‌های نوری و آرتیفکت‌های بازسازی
STED	محدودکردن ناحیه نشر فلورسانس با تخلیه نشر تحریک‌شده	تفکیک‌پذیری بالا با تشکیل تصویر به‌صورت مستقیم‌تر	ساختارهای نانومقیاس و تصویربرداری فلورسانس	شدت نوری بالا، فوتوبلیچینگ و احتمال فوتوتوکسیسیته
SMLM	روشن‌کردن تعداد محدودی از فلوروفورها و تعیین موقعیت آن‌ها در فریم‌های متعدد	مکان‌یابی دقیق مولکول‌ها	مطالعه آرایش و توزیع مولکولی	نیاز به تعداد زیادی فریم و وابستگی به فوتوفیزیک فلوروفورها
MINFLUX	تعیین موقعیت فلوروفور با استفاده از الگوی تحریک دارای کمینه شدت	دقت مکانی و زمانی بسیار بالا برای مکان‌یابی	ردیابی و مطالعه دینامیک مولکولی در مقیاس نانو	پیچیدگی سیستم و حساسیت به خطاهای آزمایشی

تفاوت این چهار روش در چیست؟

• اگر هدف اصلی، تصویربرداری سریع‌تر از ساختارهای سلولی و نمونه‌های زنده باشد، SIM به دلیل تعادل میان تفکیک‌پذیری، سرعت و میزان آسیب نوری اهمیت ویژه‌ای دارد.
• اگر هدف، تصویربرداری مستقیم‌تر از ساختارهای نانومقیاس با تفکیک بالا باشد، STED می‌تواند گزینه مناسبی باشد، البته مشروط به اینکه شرایط نمونه و تحمل آن در برابر تابش با نیازهای آزمایش سازگار باشد.
• برای مطالعه توزیع و سازمان فضایی مولکول‌های فلورسنت، SMLM رویکردی مبتنی بر مکان‌یابی تک‌مولکولی ارائه می‌کند و اطلاعات مکانی حاصل از تعداد زیادی رویداد فلورسانس را در تصویر نهایی ادغام می‌کند.
• MINFLUX بیش از آنکه صرفاً روشی برای تولید تصویر با یک مقدار مشخص تفکیک‌پذیری باشد، رویکردی بسیار دقیق برای مکان‌یابی و ردیابی فلوروفورها است. بنابراین، مقایسه مستقیم یک عدد تفکیک‌پذیری برای MINFLUX با تمام روش‌های دیگر می‌تواند از نظر مفهومی گمراه‌کننده باشد.

نتیجه: هیچ‌یک از این روش‌ها را نمی‌توان بدون درنظرگرفتن سؤال پژوهشی، نمونه و شرایط تصویربرداری به‌طور مطلق بر دیگری ترجیح داد. در انتخاب سیستم سوپررزولوشن باید مشخص شود که اولویت اصلی تفکیک فضایی، سرعت، تصویربرداری زنده، مکان‌یابی مولکولی، میدان دید یا نوع نمونه است.

میکروسکوپی SOFI

SOFI (تصویربرداری سوپررزولوشن با تحلیل نوسانات نوری) رویکردی محاسباتی است که از نوسانات زمانی سیگنال فلورسانس برای استخراج جزئیات فضایی بیشتر استفاده می‌کند. برخلاف روش‌های مکان‌یابی تک‌مولکولی که موقعیت مولکول‌های منفرد را تخمین می‌زنند، SOFI آمار همبستگی میان نوسانات سیگنال فلورسانس را در مجموعه‌ای از تصاویر تحلیل می‌کند.

این روش با برخی نمونه‌های فلورسانس و سامانه‌های تصویربرداری متداول سازگاری دارد و می‌تواند به بهبود تفکیک‌پذیری تصویر کمک کند. بااین‌حال، میزان بهبود تفکیک‌پذیری و کیفیت تصویر نهایی به عواملی مانند مرتبه تحلیل آماری، ویژگی‌های نوسان سیگنال، نسبت سیگنال به نویز و شرایط تصویربرداری وابسته است.

چرا روش‌های سوپررزولوشن متفاوت هستند؟

تفاوت میان روش‌های سوپررزولوشن فقط به مقدار تفکیک‌پذیری محدود نمی‌شود. هر روش، نحوه متفاوتی برای تولید یا استخراج اطلاعات فضایی دارد و در نتیجه عواملی مانند سرعت تصویربرداری، میدان دید، نوع برچسب فلورسانس، آماده‌سازی نمونه، عمق تصویربرداری و نیاز به پردازش محاسباتی در آن متفاوت است. به همین دلیل، انتخاب تکنیک باید براساس هدف آزمایش، ویژگی نمونه و نوع اطلاعات موردنیاز انجام شود، نه صرفاً براساس بالاترین تفکیک‌پذیری اعلام‌شده.

کاربردهای میکروسکوپ سوپررزولوشن

ارزش اصلی میکروسکوپ سوپررزولوشن زمانی مشخص می‌شود که پژوهشگر بخواهد آرایش فضایی، فاصله، ارتباط یا تغییرات ساختارهای سلولی و مولکولی را در مقیاسی بررسی کند که تصویربرداری نوری متعارف اطلاعات کافی برای تفکیک آن‌ها فراهم نمی‌کند. به همین دلیل، این فناوری در پژوهش‌های زیست‌شناسی سلولی و مولکولی، زیست‌فیزیک و مطالعات ساختاری کاربرد گسترده‌ای پیدا کرده است.

بررسی سازمان‌دهی اندامک‌ها و ساختارهای سلولی

یکی از کاربردهای مهم میکروسکوپی سوپررزولوشن، مطالعه معماری نانومقیاس سلول است. این فناوری می‌تواند برای بررسی سازمان فضایی ساختارهایی مانند میتوکندری، شبکه آندوپلاسمی، غشای پلاسمایی، هسته و اجزای اسکلت سلولی به کار رود.

در چنین مطالعاتی، موضوع فقط مشاهده شکل کلی یک اندامک نیست؛ بلکه پژوهشگر می‌تواند نحوه آرایش اجزای تشکیل‌دهنده، توزیع پروتئین‌ها و ارتباط فضایی میان ساختارهای مجاور را بررسی کند. این قابلیت برای مطالعه معماری سلولی و ارتباط میان ساختار و عملکرد اهمیت دارد.

مطالعه پروتئین‌ها و برهم‌کنش‌های مولکولی

سوپررزولوشن امکان بررسی سازمان فضایی پروتئین‌ها را در مقیاس نانومتری فراهم می‌کند و در مطالعات مربوط به توزیع پروتئین‌ها، تشکیل کمپلکس‌های مولکولی، خوشه‌بندی گیرنده‌ها و برهم‌کنش‌های نزدیک مولکولی مورد استفاده قرار می‌گیرد.

با استفاده از برچسب‌های فلورسنت مناسب، می‌توان موقعیت یا الگوی توزیع مولکول‌های هدف را در سلول مطالعه کرد. در برخی روش‌ها مانند SMLM، اطلاعات موقعیتی تعداد زیادی مولکول از فریم‌های متعدد استخراج می‌شود و از این داده‌ها برای بررسی سازمان فضایی ساختارهای مولکولی استفاده می‌شود.

مطالعه اسکلت سلولی و دینامیک ساختارهای نانومقیاس

اجزای اسکلت سلولی مانند میکروتوبول‌ها و رشته‌های اکتین ساختارهایی با ابعاد نانومقیاس هستند که سازمان‌یافتگی و تغییرات آن‌ها با عملکرد سلول ارتباط مستقیم دارد. تصویربرداری سوپررزولوشن می‌تواند برای بررسی آرایش، تراکم و تغییرات زمانی این ساختارها استفاده شود.

در مطالعات دینامیک سلولی، امکان تصویربرداری در طول زمان اهمیت ویژه‌ای پیدا می‌کند. با این حال، تصویربرداری زنده در مقیاس نانومتری با محدودیت‌هایی مانند سرعت تصویربرداری، فوتوتوکسیسیته، فوتوبلیچینگ و میدان دید همراه است و باید براساس هدف آزمایش، بین این عوامل و تفکیک‌پذیری تعادل برقرار شود.

بررسی حرکت و پویایی مولکول‌ها

برخی روش‌های سوپررزولوشن برای ردیابی مولکول‌ها و بررسی حرکت آن‌ها در محیط سلولی نیز به کار می‌روند. این رویکرد می‌تواند برای مطالعه جابه‌جایی پروتئین‌ها، رفتار گیرنده‌های غشایی و تغییرات موقعیت مولکول‌ها در طول زمان استفاده شود.

روش‌های مکان‌یابی پیشرفته، از جمله MINFLUX، با هدف بهبود دقت تعیین موقعیت مولکول‌ها توسعه یافته‌اند و امکان بررسی رفتار مولکولی در مقیاس‌های بسیار کوچک را فراهم کرده‌اند. در این حوزه، «دقت مکان‌یابی» با «تفکیک‌پذیری تصویر» یکسان نیست و باید این دو مفهوم در تفسیر نتایج از یکدیگر تفکیک شوند.

مطالعه سازمان فضایی نقاط تماس بین اندامک‌ها

ارتباط فیزیکی میان اندامک‌ها یکی از موضوعات مهم زیست‌شناسی سلولی است. ساختارهایی مانند نقاط تماس بین اندامکی (Membrane Contact Sites) در تبادل لیپیدها، یون‌ها و سایر پیام‌های سلولی نقش دارند.

از آنجا که این نواحی می‌توانند ابعاد بسیار کوچکی داشته باشند، روش‌های تصویربرداری با تفکیک‌پذیری بالا در مطالعه سازمان فضایی آن‌ها مورد استفاده قرار گرفته‌اند. پژوهشگران از سوپررزولوشن برای بررسی سازمان فضایی پروتئین‌های مرتبط با نقاط تماس و ارتباط فضایی غشاهای مجاور استفاده می‌کنند.

کاربرد در زیست‌شناسی ساختاری

در زیست‌شناسی ساختاری، هدف پژوهشگران فقط مشاهده یک ساختار نیست؛ آن‌ها می‌خواهند آرایش اجزای مولکولی و ارتباط ساختار با عملکرد را نیز مشخص کنند. روش‌های سوپررزولوشن با پیشرفت خود، امکان استفاده از تصویربرداری فلورسانس برای دستیابی به اطلاعات ساختاری در مقیاس‌هایی را فراهم کرده‌اند که پیش‌تر عمدتاً با روش‌های دیگری بررسی می‌شدند.

بااین‌حال، پژوهشگران نباید عباراتی مانند «تفکیک اتمی» یا «تصویر مستقیم در مقیاس آنگستروم» را بدون توجه به نوع روش، ویژگی‌های نمونه و تعریف resolution به‌ طور عمومی به همه سیستم‌های سوپررزولوشن نسبت دهند؛ زیرا روش‌های مختلف، معیارهای متفاوتی برای سنجش دقت مکان‌یابی و تفکیک‌پذیری دارند.

کاربردهای جدید در تصویربرداری بافت و پاتولوژی پژوهشی

یکی از مسیرهای در حال توسعه، استفاده از روش‌های سوپررزولوشن برای مطالعه نمونه‌های بافتی و مقاطع هیستولوژیک است. پژوهش‌های جدید امکان استفاده از تصویربرداری سوپررزولوشن در نمونه‌های بافتی تثبیت‌شده، از جمله نمونه‌های FFPE، را بررسی کرده‌اند و هم‌زمان به چالش‌هایی مانند پراکندگی نور، آماده‌سازی نمونه و سازگاری برچسب‌گذاری بافتی توجه دارند.

این کاربردها عمدتاً در حوزه پژوهش و توسعه روش‌های تصویربرداری قرار دارند و نباید استفاده پژوهشی از سوپررزولوشن را با کاربرد تشخیصی روتین در پاتولوژی بالینی یکسان دانست.

در مجموع، کاربرد میکروسکوپ سوپررزولوشن را می‌توان در یک هدف مشترک خلاصه کرد: استخراج اطلاعات فضایی و زمانی از ساختارهای سلولی و مولکولی در مقیاسی که تصویربرداری نوری متعارف برای پاسخ به سؤال پژوهشی کافی نیست. با این حال، عملکرد واقعی هر روش به نوع نمونه، آماده‌سازی، برچسب‌گذاری، شرایط تصویربرداری و روش تحلیل داده وابسته است.

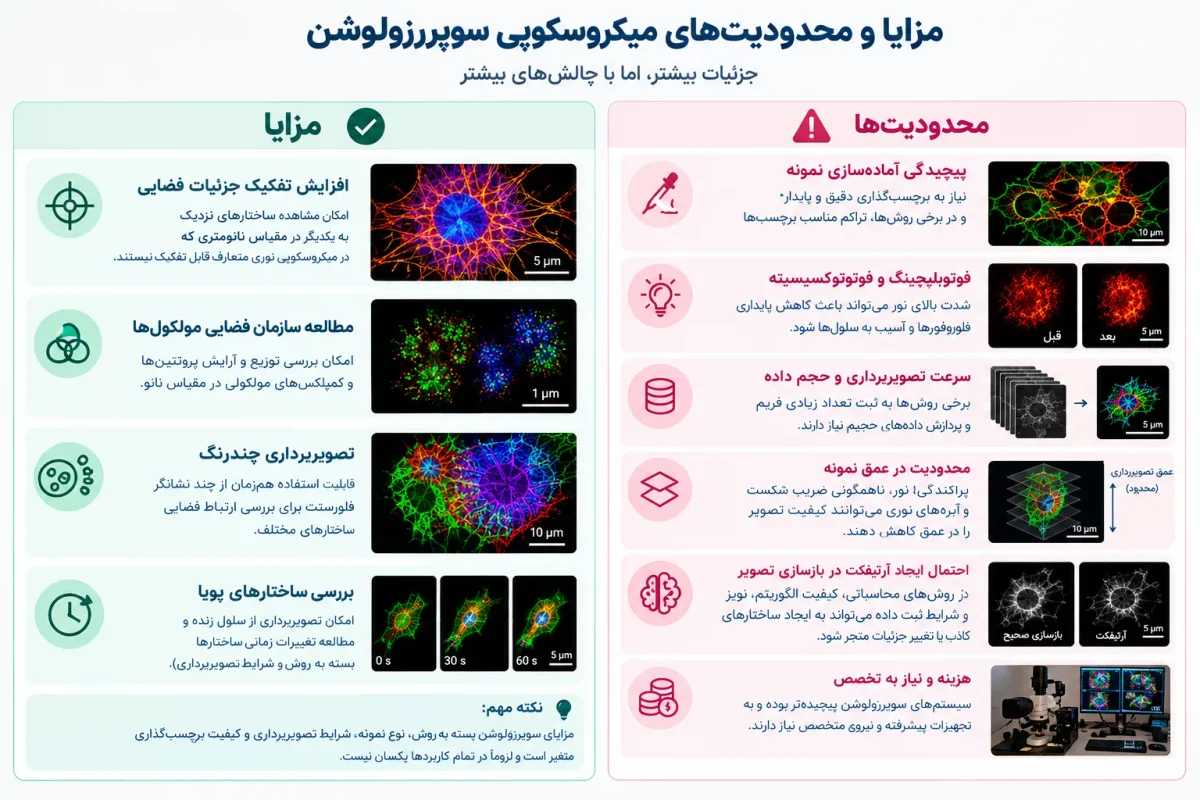

مزایا و محدودیت‌های میکروسکوپی سوپررزولوشن

میکروسکوپی سوپررزولوشن امکان مشاهده و تحلیل ساختارهای سلولی و مولکولی را با جزئیات فضایی بیشتری نسبت به میکروسکوپی نوری متعارف فراهم می‌کند. با این حال، نوع تکنیک، ویژگی‌های نمونه و شرایط تصویربرداری بر عملکرد و کیفیت تصویر تأثیر می‌گذارند. بنابراین، هنگام طراحی آزمایش باید علاوه بر مزایای این فناوری، محدودیت‌های هر روش و الزامات مربوط به نمونه و تصویربرداری را نیز در نظر گرفت.

مهم‌ترین مزایای میکروسکوپ سوپررزولوشن

• افزایش تفکیک جزئیات فضایی: مهم‌ترین مزیت این فناوری، امکان بررسی ساختارهای نزدیک به یکدیگر در مقیاسی فراتر از تفکیک‌پذیری معمول میکروسکوپی نوری است. این ویژگی برای مطالعه معماری سلولی، سازمان‌دهی پروتئین‌ها و ساختارهای نانومقیاس اهمیت دارد.
• امکان مطالعه سازمان فضایی مولکول‌ها: روش‌های سوپررزولوشن می‌توانند اطلاعاتی درباره توزیع و آرایش فضایی مولکول‌های فلورسنت ارائه دهند که در تصویربرداری متعارف در یک سیگنال هم‌پوشان ادغام می‌شوند.
• تصویربرداری چندرنگ از ساختارهای مختلف: برخی روش‌های سوپررزولوشن امکان استفاده هم‌زمان از چند نشانگر فلورسنت را فراهم می‌کنند. پژوهشگران با استفاده از این روش‌ها می‌توانند ارتباط فضایی چند ساختار را در یک نمونه بررسی کنند. با این حال، نوع روش، ویژگی‌های نشانگرها و شرایط آزمایش بر تعداد کانال‌های قابل استفاده و کیفیت تفکیک آن‌ها تأثیر می‌گذارند.
• امکان بررسی ساختارهای پویا: برخی روش‌ها برای تصویربرداری از سلول زنده و بررسی تغییرات زمانی ساختارها مناسب‌تر هستند. با این حال، در تصویربرداری زنده باید میان تفکیک‌پذیری، سرعت تصویربرداری، میدان دید و آسیب نوری تعادل برقرار شود.

محدودیت‌های میکروسکوپی سوپررزولوشن

در این بخش به بررسی برخی از مهم‌ترین محدودیت‌های این فناوری می‌پردازیم:

پیچیدگی آماده‌سازی نمونه:

بسیاری از روش‌های سوپررزولوشن به برچسب‌گذاری فلورسنت دقیق و پایدار نیاز دارند. اندازه و نحوه اتصال برچسب می‌تواند بر موقعیت ظاهری ساختار مورد مطالعه اثر بگذارد و در تفسیر نتایج اهمیت داشته باشد. تراکم ناکافی برچسب‌ها نیز می‌تواند کیفیت اطلاعات مکانی را محدود کند.

فوتوبلیچینگ و فوتوتوکسیسیته:

شدت بالای نور در برخی روش‌ها می‌تواند پایداری فلوروفورها را کاهش دهد و در نمونه‌های زنده به فوتوتوکسیسیته منجر شود. بنابراین، افزایش تفکیک‌پذیری همیشه بدون هزینه نیست و باید میزان تابش با ویژگی نمونه و هدف آزمایش هماهنگ شود.

سرعت تصویربرداری و حجم داده:

بعضی روش‌های سوپررزولوشن برای تشکیل تصویر نهایی، فریم‌های زیادی ثبت می‌کنند و به پردازش داده‌های گسترده نیاز دارند. در نتیجه، این روش‌ها ممکن است در مقایسه با روش‌های تصویربرداری متعارف، زمان بیشتری برای ثبت و پردازش تصویر صرف کنند و حجم قابل‌توجهی داده تولید کنند.

محدودیت تصویربرداری در عمق نمونه:

با افزایش عمق تصویربرداری، عواملی مانند پراکندگی نور، ناهمگونی ضریب شکست وابیراهی‌های نوری می‌توانند کیفیت تصویر را کاهش دهند. شدت این محدودیت به نمونه و طراحی سیستم تصویربرداری بستگی دارد.

احتمال ایجاد آرتیفکت در بازسازی تصویر:

در روش‌هایی که برای تولید تصویر نهایی به پردازش محاسباتی یا بازسازی نیاز دارند، کیفیت الگوریتم و شرایط ثبت داده اهمیت زیادی دارد. نویز، نمونه‌برداری ناکافی یا تنظیمات نامناسب می‌تواند به ایجاد ساختارهای کاذب یا تغییر ظاهر برخی جزئیات منجر شود؛ بنابراین ارزیابی کیفیت تصویر و کنترل‌های مناسب بخشی از فرایند آزمایش است.

هزینه و نیاز به تخصص:

سیستم‌های سوپررزولوشن معمولاً از نظر اپتیک، منابع نوری، آشکارسازها و نرم‌افزار پیچیده‌تر از بسیاری از سیستم‌های تصویربرداری فلورسانس معمولی هستند. علاوه بر تجهیزات، آماده‌سازی نمونه، تنظیم پارامترهای تصویربرداری و تحلیل داده نیز به تخصص کافی نیاز دارد.

در نتیجه، نباید سوپررزولوشن را صرفاً براساس بیشترین تفکیک‌پذیری انتخاب کرد. هنگام انتخاب روش مناسب، باید سؤال پژوهشی، نوع نمونه، سرعت موردنیاز، نحوه برچسب‌گذاری، میدان دید، شرایط تصویربرداری و نیازهای تحلیل داده را در نظر گرفت.

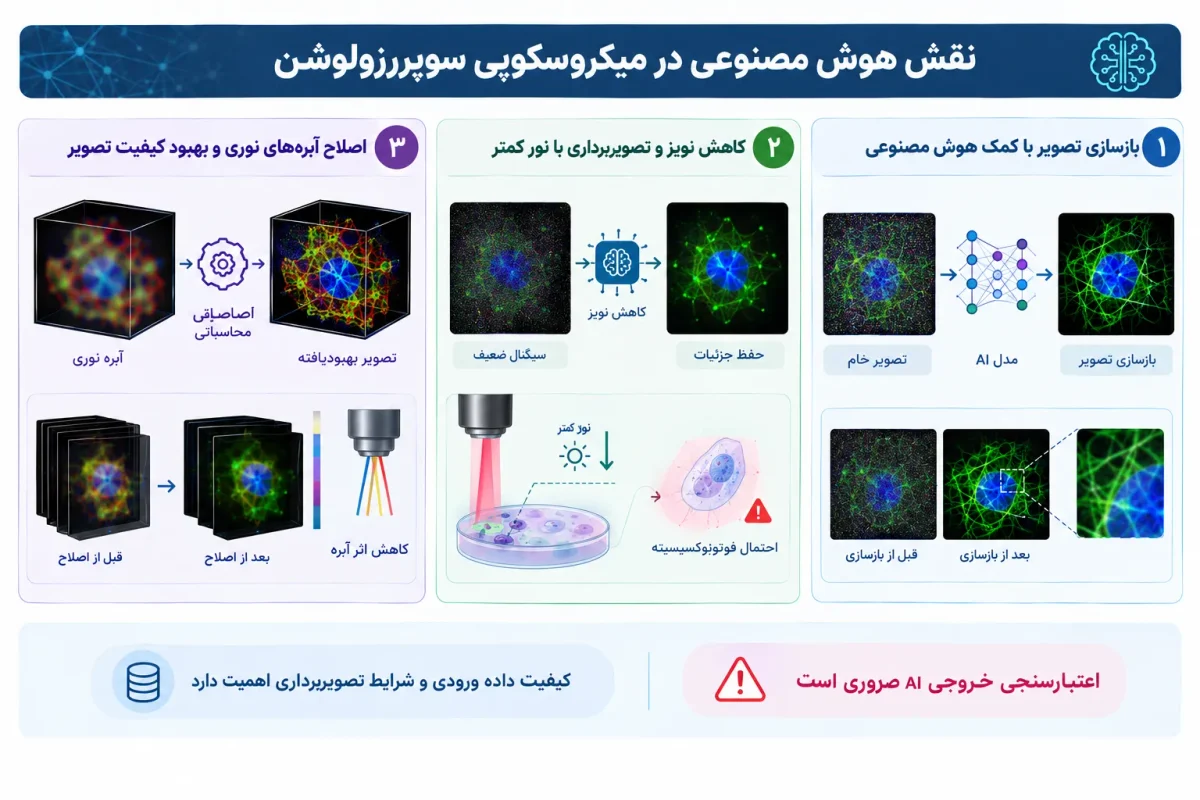

نقش هوش مصنوعی در میکروسکوپی سوپررزولوشن

هوش مصنوعی در سال‌های اخیر به یکی از مسیرهای مهم توسعه میکروسکوپی سوپررزولوشن تبدیل شده است. الگوریتم‌های یادگیری ماشین و یادگیری عمیق می‌توانند با تحلیل داده‌های تصویری، بخشی از محدودیت‌های مربوط به نویز، سیگنال ضعیف، تاری تصویر و بازسازی اطلاعات فضایی را کاهش دهند و به استخراج اطلاعات بیشتر از داده‌های میکروسکوپی کمک کنند.

بازسازی تصویر با کمک هوش مصنوعی

یکی از مهم‌ترین کاربردهای AI در سوپررزولوشن، بازسازی محاسباتی تصویر است. در این رویکرد، الگوریتم با استفاده از داده‌های ثبت‌شده و اطلاعات مربوط به سیستم تصویربرداری، نگاشت میان تصویر مشاهده‌شده و ساختار مورد انتظار را یاد می‌گیرد و از آن برای تولید بازسازی با جزئیات فضایی بیشتر استفاده می‌کند.

این روش‌ها می‌توانند برای کاهش نویز، افزایش وضوح، رفع تاری و بازسازی تصاویر با سیگنال ضعیف به کار روند. با این حال، خروجی الگوریتم صرفاً به قدرت مدل وابسته نیست و کیفیت داده ورودی، ویژگی‌های سیستم اپتیکی و میزان تطابق داده‌های آموزش با شرایط واقعی تصویربرداری نیز اهمیت دارد.

کاهش نویز و تصویربرداری با نور کمتر

در تصویربرداری از سلول زنده، کاهش شدت نور یا کوتاه‌کردن زمان نوردهی می‌تواند برای کاهش فوتوتوکسیسیته ضروری باشد، اما در مقابل، مقدار سیگنال ثبت‌شده را کاهش می‌دهد و نسبت سیگنال به نویز را پایین می‌آورد.

مدل‌های یادگیری عمیق می‌توانند در چنین شرایطی برای کاهش نویز و حفظ جزئیات ساختاری مورد استفاده قرار گیرند. پژوهش‌های جدید حتی به سمت روش‌های self-supervised و physics-guided رفته‌اند تا وابستگی به تصاویر جفت‌شده «نویزی ـ تمیز» کاهش یابد و بازسازی با اصول فیزیکی تصویربرداری سازگارتر شود.

اصلاح ابیراهی‌های نوری و بهبود کیفیت تصویر

AI می‌تواند در کنار روش‌های اصلاح اپتیکی و محاسباتی برای کاهش اثر ابیراهی‌های نوری (Optical Aberrations) نیز استفاده شود. این موضوع به‌ ویژه در تصویربرداری سه‌بعدی و نمونه‌های ضخیم اهمیت دارد؛ زیرا تغییرات ضریب شکست و پراکندگی نور در عمق نمونه می‌تواند کیفیت تصویر را کاهش دهد.

در رویکردهای جدید، اصلاح محاسباتی ابیراهی‌های نوری می‌تواند بدون افزودن مجموعه‌ای از اجزای اپتیکی پیچیده انجام شود، اگرچه اعتبارسنجی روش برای شرایط مختلف نمونه همچنان ضروری است.

چالش مهم: آیا جزئیات تولیدشده توسط AI واقعی هستند؟

یکی از مهم‌ترین نکات علمی در استفاده از هوش مصنوعی برای سوپررزولوشن این است که افزایش ظاهری جزئیات تصویر الزاماً به معنای بازیابی اطلاعات واقعی نمونه نیست. اگر مدل با داده‌های نامناسب آموزش ببیند یا تصویر ورودی خارج از محدوده داده‌های آموزشی آن قرار داشته باشد، الگوریتم ممکن است جزئیاتی را ایجاد کند که در داده اولیه وجود نداشته‌اند. پژوهشگران این پدیده را با مفاهیمی مانند hallucination یا ایجاد ویژگی‌های زیستی کاذب توصیف می‌کنند و آن را یکی از چالش‌های مهم در ارزیابی اعتبار تصاویر سوپررزولوشن مبتنی بر هوش مصنوعی می‌دانند.

به همین دلیل، ارزیابی یک روش AI-SRM نباید فقط براساس ظاهر واضح‌تر تصویر انجام شود. مقایسه با داده‌های تجربی، کنترل‌های مناسب، بررسی fidelity سیگنال و در صورت امکان استفاده از نمونه‌های دارای ground truth برای اعتبارسنجی اهمیت زیادی دارد. پژوهش‌های جدید نیز بر چالش تعمیم‌پذیری مدل‌ها و وابستگی عملکرد آن‌ها به مشخصات سیستم تصویربرداری تأکید دارند.

آینده میکروسکوپی سوپررزولوشن با هوش مصنوعی

ترکیب هوش مصنوعی با روش‌های سوپررزولوشن می‌تواند مسیر توسعه بازسازی سریع‌تر، کاهش نویز و استخراج کارآمدتر اطلاعات از داده‌های تصویری را تقویت کند. هم‌زمان، پژوهش‌های جدید در حوزه سوپررزولوشن به سمت تصویربرداری تک‌فریمی و چندبعدی نیز حرکت کرده‌اند تا ثبت رویدادهای سریع در سلول زنده آسان‌تر شود. با این حال، اعتبار علمی چنین بازسازی‌هایی همچنان به کیفیت داده خام، مدل فیزیکی، روش آموزش و اعتبارسنجی تجربی وابسته است.

تجهیزات میکروسکوپی سوپررزولوشن پارس ژن پویا

انتخاب سامانه مناسب برای تصویربرداری سوپررزولوشن به نوع نمونه، روش تصویربرداری، تفکیک‌پذیری موردنیاز و اهداف پژوهش بستگی دارد. پارس ژن پویا با ارائه تجهیزات تخصصی تصویربرداری میکروسکوپی، امکان بررسی گزینه‌های متناسب با نیاز آزمایشگاه‌ها و مراکز تحقیقاتی را فراهم می‌کند.

میکروسکوپ Abbelight SAFe Systems

سامانه‌های Abbelight SAFe برای تصویربرداری نانوسکوپی و مکان‌یابی تک‌مولکولی (SMLM) طراحی شده‌اند و از روش‌هایی مانند STORM، PALM و DNA-PAINT پشتیبانی می‌کنند. این پلتفرم ماژولار، بسته به پیکربندی انتخابی، قابلیت‌هایی مانند تصویربرداری چندرنگ، تحلیل کمی و بازسازی داده‌های مکانی سه‌بعدی را ارائه می‌دهد. این ویژگی‌ها آن را به گزینه‌ای قابل بررسی برای پژوهش‌های مرتبط با سازمان‌یافتگی مولکولی، ساختارهای زیرسلولی و برهم‌کنش‌های زیستی تبدیل می‌کنند.

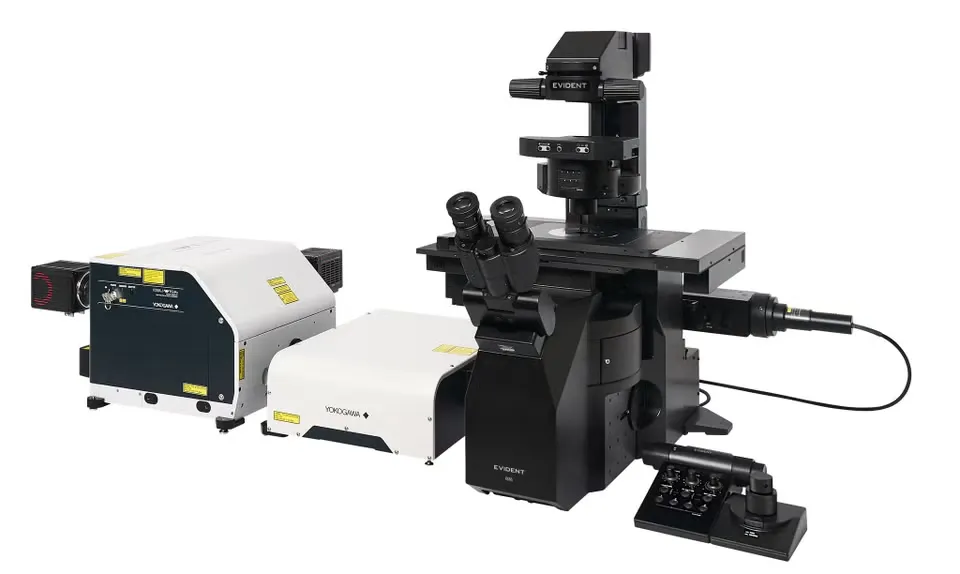

میکروسکوپ IXplore SpinSR

سامانه IXplore SpinSR از شرکت Evident، تصویربرداری کانفوکال با دیسک چرخان را با فناوری پردازش سوپررزولوشن ترکیب می‌کند. این سیستم برای تصویربرداری سریع از ساختارهای زیرسلولی و بررسی پویایی سلول‌های زنده طراحی شده است. در مدل IXplore IX85 SpinSR، تفکیک‌پذیری جانبی تا حدود ۱۲۰ نانومتر قابل دستیابی است؛ مقدار نهایی به پیکربندی دستگاه، عدسی شیئی و شرایط تصویربرداری وابسته خواهد بود.
